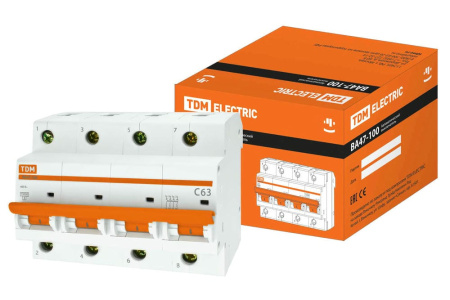

Автоматический выключатель ВА47-100 4Р 63А 10кА х-ка С TDM
Автоматический выключатель ВА47-100 4Р 63А 10кА х-ка С TDM
Автоматический выключатель ВА47-100 4Р 63А 10кА х-ка С TDM
В наличии 1 000 шт
Автоматический выключатель ВА47-100 4Р 63А 10кА х-ка С TDM
0 ₽
В корзину
Описание
Характеристики
Отзывы
Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
- Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Соответствуют стандартам ГОСТ Р 50345-99
Номинальное напряжение частотой 50 Гц, В230/400
Номинальный ток: А 10, 16, 25, 32, 40, 50, 63, 80, 100
Номинальная отключающая способность: А 10 000
Характеристики срабатывания электромагнитного расцепителя: C, D
Число полюсов:1, 2, 3, 4
Условия эксплуатации:УХЛ4
Степень защиты выключателя:IP 20
Электрическая износостойкость, циклов В-О, не менее 6 000
Механическая износостойкость, циклов В-О, не менее 20 000
Максимальное сечение присоединяемых проводов, мм2 35
Диапазон рабочих температур, °С –40÷+50
Наличие драгоценных металлов (серебро), г/полюс 0,9÷1,2
Масса 1 полюса, кг 0,15
Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Назначение
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Оперативное включение и выключение электрических цепей.
Применение
Вводно-распределительные устройства бытовых и промышленных электроустановок.
Конструкция
Отличительной особенностью данных автоматов является ширина модуля – 27 мм.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Высокая отключающая способность – 10 000А.
- Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
- Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Соответствуют стандартам ГОСТ Р 50345-99
Номинальное напряжение частотой 50 Гц, В230/400
Номинальный ток: А 10, 16, 25, 32, 40, 50, 63, 80, 100
Номинальная отключающая способность: А 10 000
Характеристики срабатывания электромагнитного расцепителя: C, D
Число полюсов:1, 2, 3, 4
Условия эксплуатации:УХЛ4
Степень защиты выключателя:IP 20
Электрическая износостойкость, циклов В-О, не менее 6 000
Механическая износостойкость, циклов В-О, не менее 20 000
Максимальное сечение присоединяемых проводов, мм2 35
Диапазон рабочих температур, °С –40÷+50
Наличие драгоценных металлов (серебро), г/полюс 0,9÷1,2
Масса 1 полюса, кг 0,15
Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Назначение
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Оперативное включение и выключение электрических цепей.
Применение
Вводно-распределительные устройства бытовых и промышленных электроустановок.
Конструкция
Отличительной особенностью данных автоматов является ширина модуля – 27 мм.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Высокая отключающая способность – 10 000А.
Код товара
00000026580
Производитель
TDM ELECTRIC
Базовая единица
шт
Транспортная упаковка
1
Количество полюсов
4
Степень защиты
IP20
Характеристика срабатывания
C
