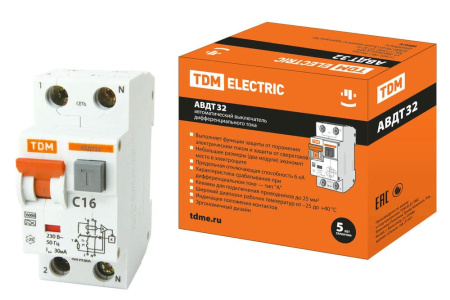

Автоматический выключатель дифференциального тока АВДТ32, 16А (С) 30мА TDM.

Назначение:
•    Электрооборудование жилых и офисных зданий.
•    Проведение тока в нормальном режиме.
•    Отключение тока при коротких замыканиях и перегрузке.
•    Отключение тока при прикосновении человека к токоведущим частям электроустановок при протекании дифференциального (утечки) тока на землю.

Применение:
•    Групповые линии, питающие розетки наружной установки.
•    Розеточные группы ванных и душевых помещений.
•    Цепи освещения подвалов и гаражей.

Технические характеристики:
•    Соответствуют стандартам: ГОСТ Р 51327.1¬99
•    Номинальное напряжение частотой 50 Гц,  230/400В
•    Характеристики срабатывания электромагнитного расцепителя: B; C.
•    Номинальный ток: 10; 16; 20; 25; 32; 40; 50; 63 А
•    Количество полюсов: 1+N, 3+N.
•    Номинальный отключающий дифференциальный ток, 10; 30; 100; 300 мА.
•    Рабочая характеристика при наличии дифференциального тока: А.
•    Время отключения при номинальном дифференциальном токе: ≤40мс.
•    Электрическая износостойкость, циклов В¬О, не менее 6000.
•    Механическая износостойкость, циклов В¬О, не менее: 20 000.
•    Условия эксплуатации: УХЛ4.
•    Степень защиты выключателя: IP 20.
•    Максимальное сечение присоединяемых проводов: 25 мм2.
•    Масса: 0,19 кг.
•    Потребляемая мощность не более 0,5 Вт.
•    Диапазон рабочих температур: –25 ÷ +40 °С.

Маркировка:
•    Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
•    Номинальное напряжение – напряжением переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
•    Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
•    Кривая В – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80V). Используется в бытовых сетях с замоноличенной алюминиевой проводкой.
•    Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А. Используют в современном жилом строительстве и в офисных сетях.
•    Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
•    Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящему полу. Для зашиты от поражения используют аппараты с уставками 10,30 и 100 мА. Аппараты с уставкой 300мА используют для зажиты от пожаров или как двухступенчатую селективную защиту.
•    Класс А – дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника – компьютеры, телевизоры, DVD-плееры.
•    Устройство способно работать при температуре -25Сº.

Конструкция:
•    Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
•    Аппарат занимает два стандартных модуля в щитке (36мм).
•    Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
•    На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
•    Аппарат имеет повышенную помехозащищенность.
•    В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом - контактная группа нулевого полюса и блок дифференциальной защиты.

Материалы:
•    Корпус и детали выполнены из пластика, не поддерживающего горение.
•    Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
•     Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
•    В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

Преимущества:
•    Универсальная головка усиленного винта клемного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
•    Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
•    Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
•    Клеммы аппарата промаркированы и подписаны (Сеть/Нагрузка), что позволяет избежать ошибок при монтаже.
